在集成电路封装材料中，添加比例高达60%-90%的球型硅微粉，是提升性能的关键——这一曾长期被日美企业垄断的核心材料，如今正由中国企业实现突破。精硅科技凭借自主创新，成功量产高纯度球型硅微粉，性能指标达到国际先进水平，成为国产替代的中坚力量。

一、核心定义：何谓球型硅微粉？

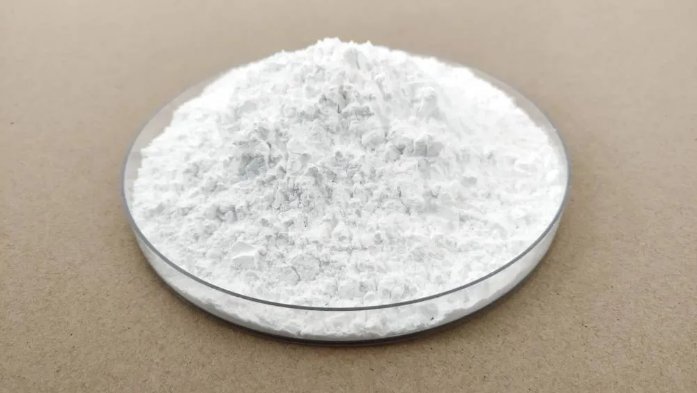

球型硅微粉是由高纯度石英砂（二氧化硅，SiO₂）经特殊工艺加工而成的微米级球形粉末。其核心特征在于：

极致纯净： SiO₂含量通常 ≥ 99.9%（甚至达99.99%以上），严格控制金属杂质。

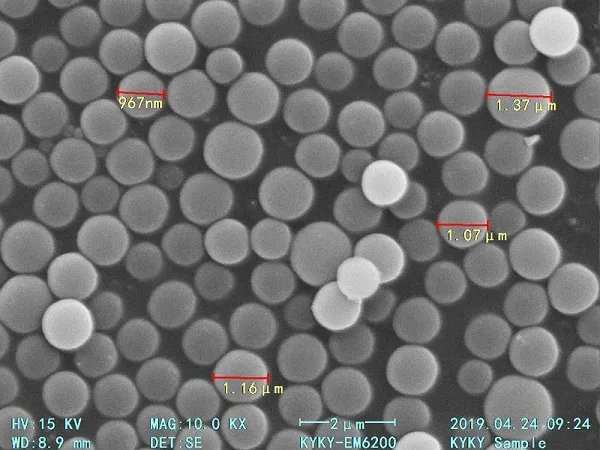

完美球形： 颗粒呈高度规则的球体，表面光滑。

精密可控： 粒径分布窄且均匀（常见范围0.1μm至几十微米）。

二、不可替代的关键作用：微小颗粒，巨大能量

球型硅微粉在现代高端工业中扮演着“四两拨千斤”的角色：

1、性能增强引擎：

环氧塑封料（EMC）： 作为核心填料（>60%），显著降低热膨胀系数（CTE），提升导热性，确保芯片在温度变化下稳定可靠。

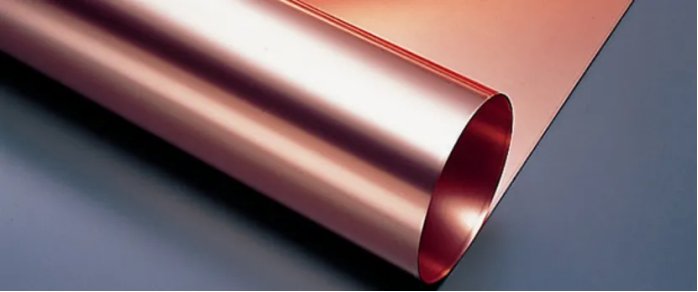

覆铜板（CCL）： 降低板材CTE，提高尺寸稳定性、耐热性及介电性能，为5G高速信号传输保驾护航。

2、流动性与加工性优化大师：

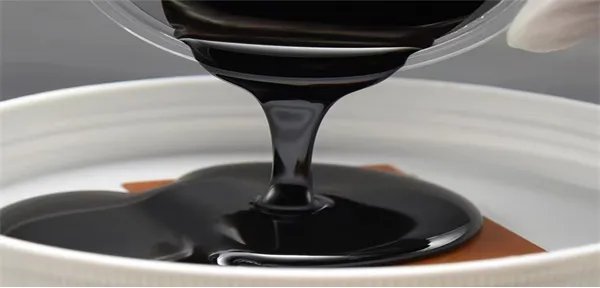

球形颗粒极大降低树脂体系粘度，提升填充率与加工流动性，实现复杂结构精密成型（如先进封装）。

3、应力均匀卫士：

球形结构避免尖角应力集中，显著提升封装器件的机械强度与长期可靠性。

4、光学与特种领域多面手：

用于LED封装胶、硅胶、涂料、陶瓷等领域，提升透光性、流动性、耐磨性及绝缘性能。

三、工业命脉：不可或缺的关键应用领域

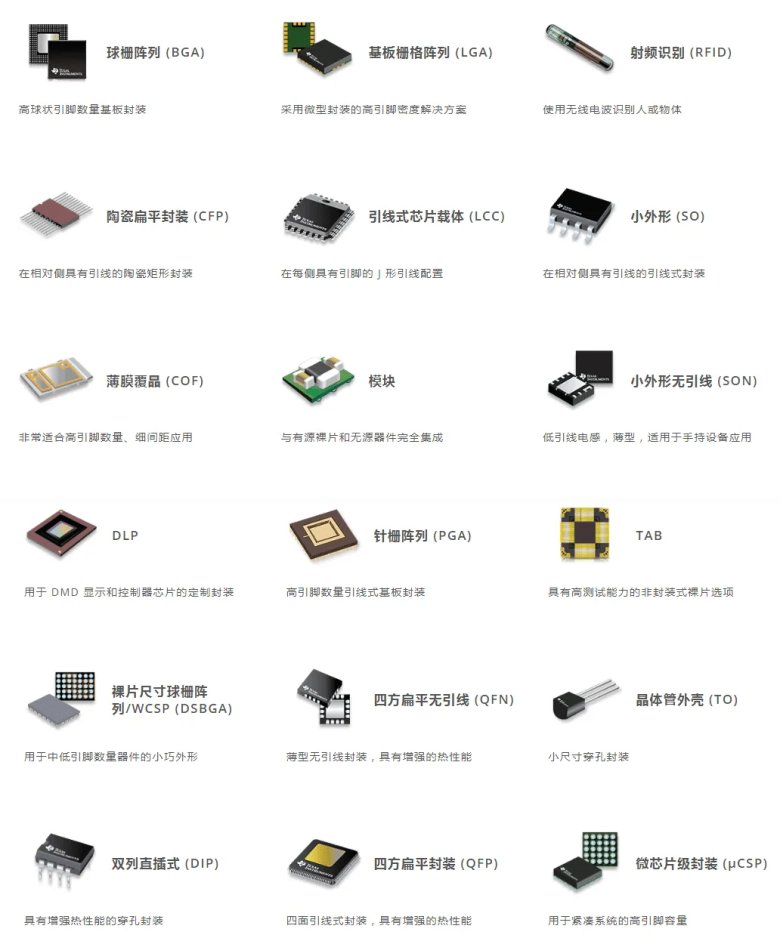

半导体封装（核心战场）： EMC、底部填充胶、封装基板，支撑摩尔定律延续。

高端电子电路： 5G/6G高频高速覆铜板、消费电子主板，保障信号完整性。

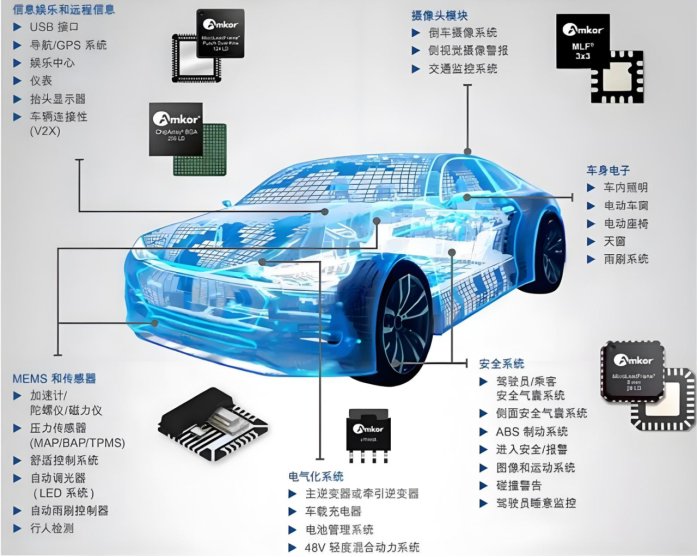

绿色能源： 光伏组件封装胶、新能源汽车功率模块封装，助力双碳目标。

尖端光学： 高透LED封装、光学透镜、显示技术。

精密制造： 陶瓷增材制造（3D打印）、高性能复合材料。

“球型硅微粉的纯度、球形度与粒径控制，直接决定了高端芯片封装的良率与寿命。实现这一材料的自主可控，是中国半导体产业链安全的关键一环。” —— 半导体材料领域专家

四、精硅科技：国产球硅先锋，突破进口壁垒

精硅科技深耕石英材料领域，依托核心技术与全链条管控，成功打破国外垄断，成为国产高纯球型硅微粉领军者：

技术制高点： 掌握高温球化、精密分级、深度纯化等核心工艺，产品纯度（≥99.99%）、球形化率（>99%）、粒径控制达国际先进水平。

性能比肩国际： 产品关键指标（介电常数、CTE、导热率）满足最严苛的IC封装与高频基板要求，通过头部客户验证。

稳定可靠供应： 规模化量产能力保障国内客户供应链安全，缓解“卡脖子”之忧。

定制化解决方案： 根据客户特定应用场景（如FC-BGA、Fan-Out、高频CCL）提供精准匹配的粉体方案

五、未来展望：国产替代加速，创新永不止步

据研究机构预测，2025年全球球型硅微粉市场规模将突破百亿人民币。随着中国半导体、新能源、5G产业爆发式增长，需求持续攀升。精硅科技等国内领军企业的崛起，不仅实现关键材料自主，更通过持续研发（如亚微米级球硅、功能化改性），推动中国制造向产业链高端跃升。

精硅科技—— 以匠“芯”铸就“硅”来

我们不止于替代，更致力于超越。精硅科技以超高纯度、极致球形的硅微粉产品，为中国智造注入坚实“芯”动力
